Activos energéticos en altura: qué ve una cámara térmica montada en un dron antes de que algo falle

La falla eléctrica avisa, pero avisa en infrarrojo

Casi ninguna falla en un activo eléctrico es instantánea. Un conector flojo, un empalme mal ejecutado, una morsetería con corrosión o un módulo fotovoltaico con celda dañada no pasan de sano a roto en un segundo. Se degradan durante semanas o meses. Y mientras se degradan, hacen una sola cosa consistente: disipan energía en forma de calor.

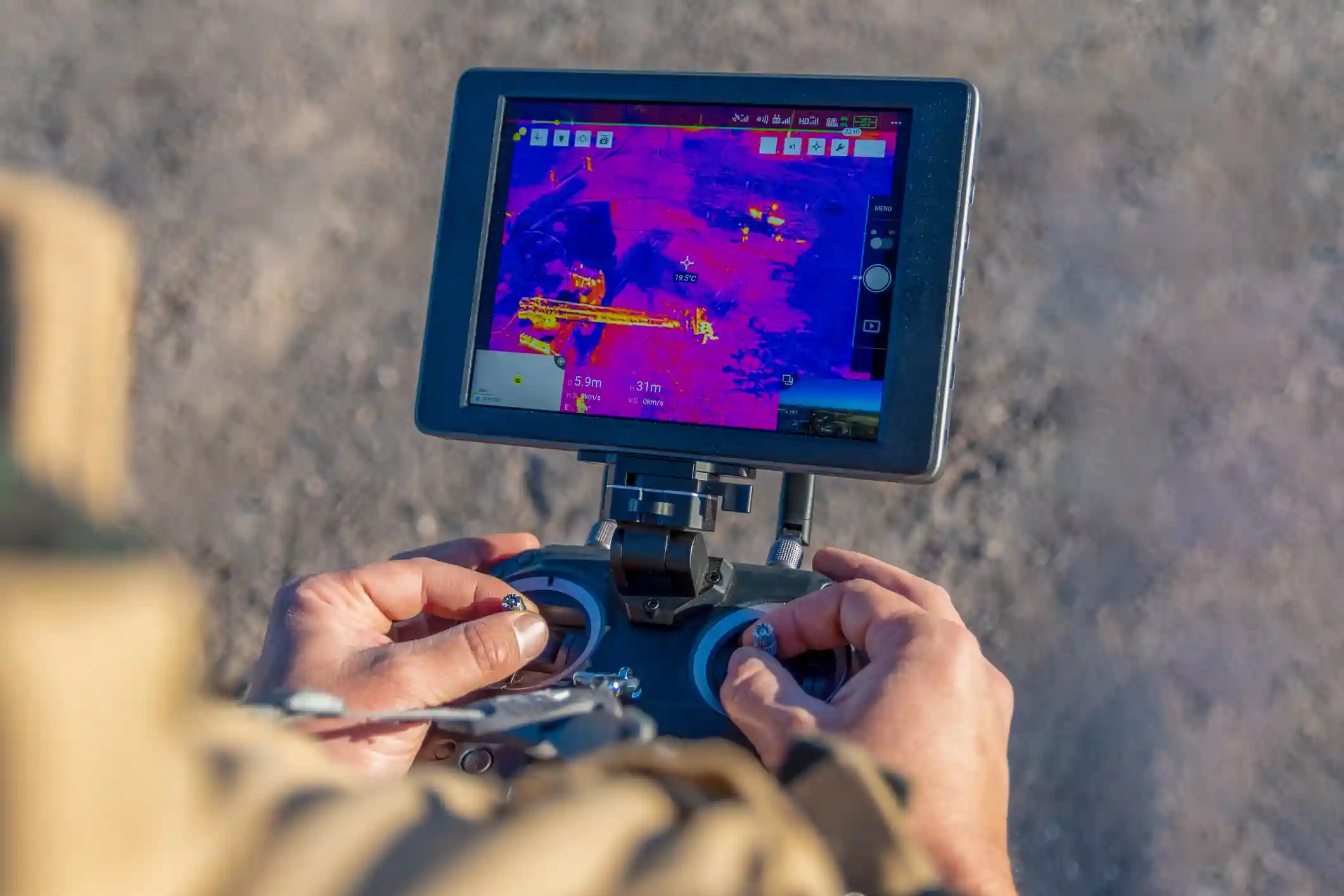

Ese calor no se ve. En una inspección visual desde el suelo, con binoculares, un conector a 25 metros que está trabajando 40 grados por encima de sus vecinos se ve exactamente igual que uno sano. En una imagen térmica, salta a la vista en el primer segundo.

El problema histórico no fue la tecnología térmica, que existe hace décadas. Fue el acceso. Llevar una cámara térmica hasta la altura y el ángulo correctos implicaba una grúa, un helicóptero o una persona subiendo una estructura. Eso es lo que cambió.

Por qué la altura y la energía son la peor combinación para la inspección manual

El costo de la parada programada

En un activo de transmisión o en una planta con subestación propia, buena parte de la inspección tradicional requiere descargo, es decir, dejar el activo fuera de servicio. El costo de esa parada casi siempre supera al costo de la inspección en sí, y en algunos casos por un orden de magnitud.

Eso genera un efecto perverso conocido: se inspecciona lo mínimo que la normativa y el criterio exigen, con la frecuencia más espaciada que se puede tolerar. La consecuencia es que entre inspección e inspección hay una ventana larga en la que la degradación avanza sin que nadie la vea.

La termografía aérea rompe ese compromiso porque se hace con el activo energizado y en operación. De hecho, tiene que hacerse con el activo bajo carga, porque un conector sin corriente no calienta y no se detecta. La inspección deja de competir con la producción.

Lo que la inspección visual no detecta

Vale la pena ser específico sobre la brecha. Una recorrida visual detecta bien lo evidente: un aislador roto, un nido en una estructura, vegetación invadiendo la traza, corrosión avanzada, un módulo fotovoltaico con vidrio partido.

No detecta, porque no puede, un punto caliente incipiente en una morsetería, una celda con degradación interna, un diodo de bypass en falla, un empalme con resistencia creciente, un transformador con un bushing trabajando fuera de rango. Todo eso es térmico. Y todo eso es, justamente, lo que causa las salidas de servicio no programadas.

Qué detecta la termografía aérea

Puntos calientes en líneas, conectores y morsetería

En líneas de transmisión y distribución, el objetivo son las conexiones. Grapas, morsetería, empalmes, retenciones, seccionadores. El criterio de análisis no es la temperatura absoluta sino el delta: cuántos grados por encima está ese componente respecto de un componente equivalente en la misma fase, en la misma condición de carga y de viento.

La clasificación habitual trabaja con umbrales. Un delta de pocos grados entra como observación y se vuelve a mirar en la próxima campaña. Un delta intermedio entra como anomalía a programar en la próxima ventana de mantenimiento. Un delta alto es intervención prioritaria. Ese ordenamiento es lo que convierte un hallazgo en una decisión de mantenimiento.

El dron aporta acá dos cosas que el relevamiento desde el suelo no da: el ángulo correcto sobre la conexión, que muchas veces desde abajo está tapada por la propia estructura, y la posibilidad de recorrer decenas de kilómetros de traza en una jornada.

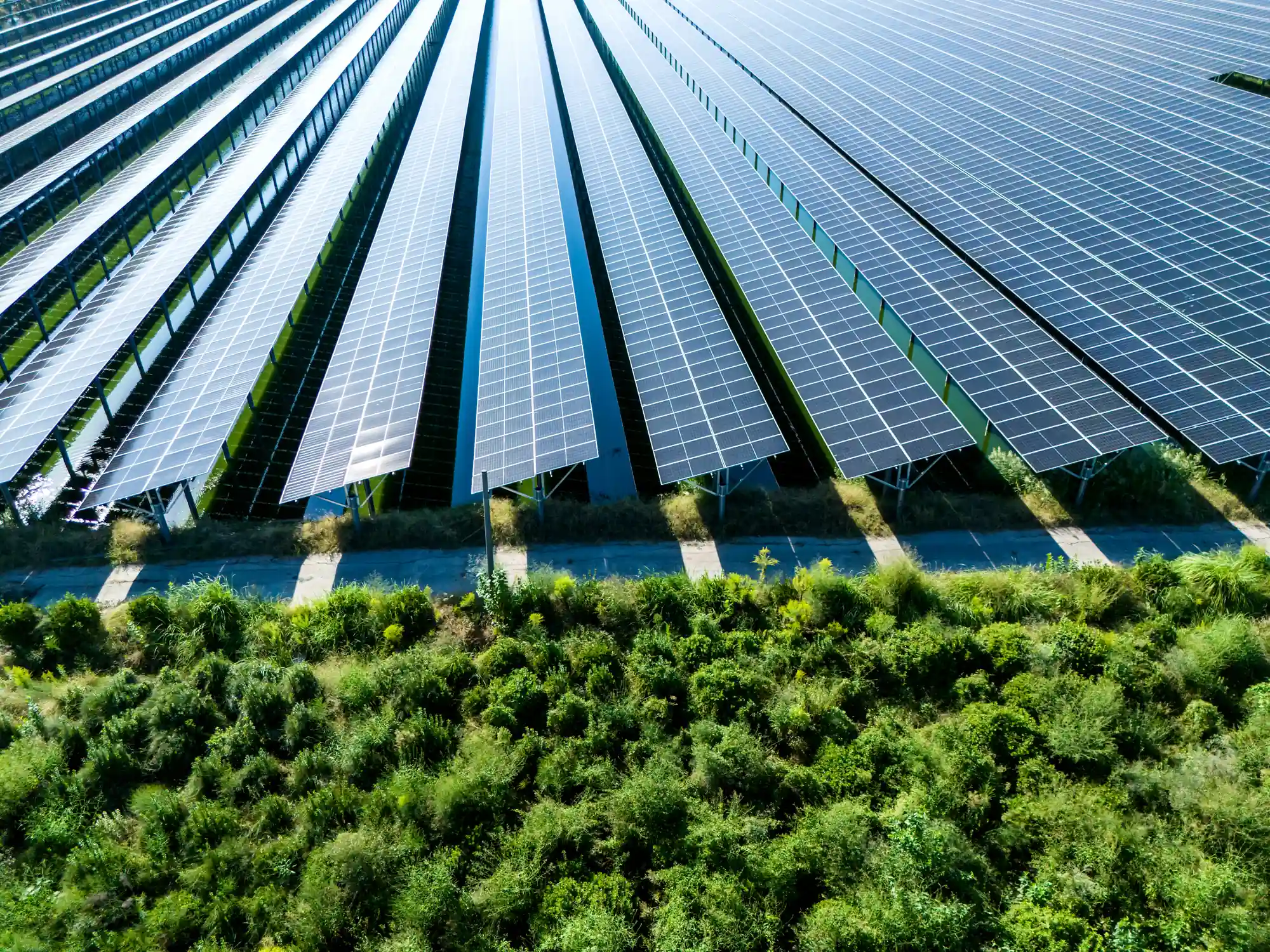

Parques solares: módulos, strings y diodos

En generación fotovoltaica la termografía aérea es probablemente la aplicación de mayor retorno. Un parque de escala mediana tiene decenas de miles de módulos. Verificarlos uno por uno a mano es inviable, y la producción perdida por módulos degradados se diluye en el total hasta que alguien la busca.

El vuelo térmico sobre el campo solar detecta patrones que tienen diagnóstico conocido. Un módulo entero caliente y uniforme apunta a un problema de conexión o de string. Una celda puntual caliente indica daño local o sombra permanente. Un patrón de bandas horizontales calientes señala diodo de bypass en falla. Una subcadena caliente marca un problema de cableado. Cada patrón se traduce en una acción distinta y en un impacto distinto sobre la producción.

El resultado que le interesa al operador no es el mapa térmico. Es la lista priorizada de intervenciones con su producción recuperable asociada.

Subestaciones y transformadores

En subestaciones el vuelo es de baja altura y alta precisión, con restricciones de seguridad específicas y planificación cuidadosa de la trayectoria. El foco está en transformadores de potencia, bushings, seccionadores, barras y bancos de capacitores.

Acá el dron no reemplaza a la termografía de piso, la complementa. Da los ángulos superiores que desde el suelo no existen y evita que alguien tenga que subir o acercarse a un equipo energizado para tomar una imagen. En instalaciones industriales con subestación propia, que es el caso de la mayoría de las plantas grandes, este tipo de campaña se puede hacer con frecuencia semestral sin fricción operativa.

La IA sobre las imágenes: de 4.000 fotos a 12 hallazgos

Detección automática y clasificación por severidad

Una campaña sobre un parque solar o sobre 60 kilómetros de línea produce miles de imágenes térmicas y visibles. El cuello de botella nunca fue volar. Fue procesar.

El procesamiento automático hace tres cosas. Detecta la anomalía térmica sobre el conjunto de imágenes, la clasifica según el patrón (celda, string, diodo, conector, aislador) y la ordena por severidad usando el delta de temperatura y el tipo de componente. Un analista revisa y valida el resultado, que es como corresponde: la IA no firma el informe, acelera el camino hasta el informe.

La diferencia práctica es de tiempos. Una campaña que con revisión manual completa demoraba dos o tres semanas en entregar resultados, se entrega en días. Y esa velocidad es lo que hace que la inspección se pueda repetir con frecuencia útil en lugar de una vez al año.

Georreferenciación y comparación entre campañas

Cada hallazgo sale con su coordenada, su altura, su identificación de estructura o de módulo y su imagen térmica y visible apareadas. Eso permite que la cuadrilla vaya directo al punto, sin buscar.

Y habilita lo que a mi juicio es el valor más alto de todo esto: la comparación entre campañas. Cuando tenés la misma traza o el mismo campo relevado en marzo y en septiembre, el sistema muestra qué anomalías se corrigieron, cuáles siguen igual y cuáles empeoraron. Ahí la inspección deja de ser una foto y pasa a ser una serie. Un conector que subió de 8 a 22 grados de delta en seis meses tiene una trayectoria, y esa trayectoria es lo que permite intervenir antes de la falla en lugar de después.

Del hallazgo a la orden de trabajo

En proyectos integrados, el informe no es el final del proceso. Es un insumo. Los hallazgos priorizados se exportan al sistema de gestión de mantenimiento del cliente y a su capa geográfica, de manera que cada anomalía se convierta en una orden de trabajo con responsable, plazo y verificación posterior. Cuando ese circuito no está armado, pasa lo de siempre: el informe se archiva, la cuadrilla resuelve las tres más urgentes y el resto reaparece igual en la campaña siguiente.

La operación se planifica bajo normativa ANAC, con habilitación de piloto, registro de la aeronave y autorización de vuelo según la categoría y el espacio aéreo del sitio. En instalaciones energéticas eso incluye coordinación previa con el área de operaciones para la ventana de vuelo y para las condiciones de carga, porque, como decía al principio, un activo sin carga no muestra nada.

Cuando entrás a evaluar una campaña de inspección aérea, la pregunta que más define el resultado no es qué cámara monta el dron. Es qué llega al final: si lo que recibís es un video lindo del activo o una lista priorizada de anomalías, georreferenciada, comparable con la campaña anterior y lista para convertirse en trabajo. Esa es la diferencia entre contratar un vuelo y contratar una inspección.
